产品内容介绍

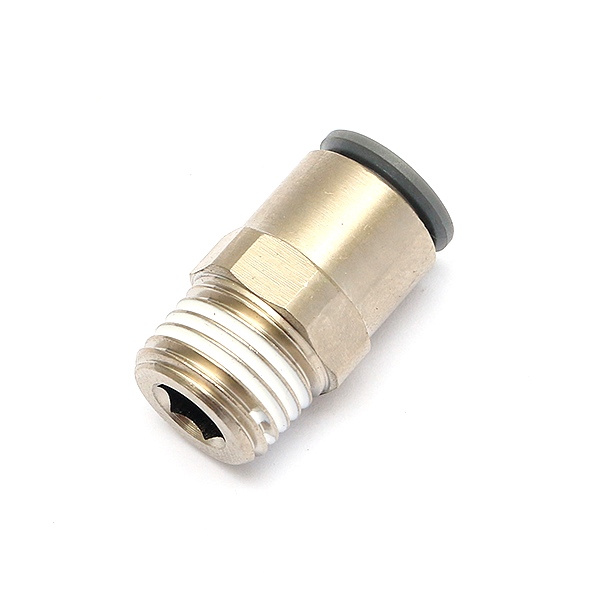

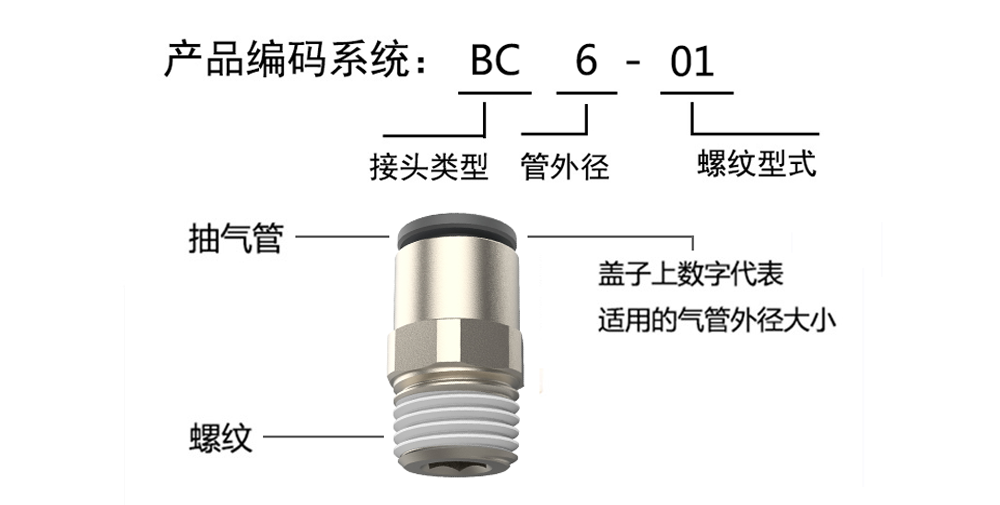

我们这款直通快速接头的接头体积相对于其他直通接头会比较小了，它的外形及优异的调节功能、调节方式的多样化非常适用于一般气动的应用。内外两个六角，不仅减少泄压的承接，而且适合不同角度的安装要求。此款产品编码为BC6-01，BC为接头类型，6为管外径，01为螺纹型式。产品的盖子上数字代表适用的气管外径大小。
产品特性：
(1)外观小巧灵动，整体呈流线型，节省安装空间。
(2)正负压一样，更适用于真空设备，减少泄压，达到节能。
(3)螺纹直通快插接头含内外两个六角，更便于产品的安装。
(4)管子与接头主体可360°旋转，且不损伤管子，适合不同角度的安装要求。
产品规格：
| 适用范围 | 压缩空气、真空、水 |
| 真空能力 | 755mmHg（99%真空） |
| 工作温度 | -20~+60℃ |
| 工作压力 | 工作温度为0~10℃时，可达15Bar，具体工作压力与搭配的塑料管种类有关。 |
| 使用材料 | 工程塑料，黄铜镀镍，丁腈橡胶，不锈钢 |
推荐最大扭矩 （BSPP、M3、M5、M7） | 螺纹 | M3×0.5 | M5×0.8 | M7×1 | G1/8” | G1/4” | G3/8” | G1/2” |
| m.daN | 0.06 | 0.16 | 0.8 | 0.8 | 1.2 | 3 | 3.5 |
| 型号：BC | 材质：黄铜镀镍、工程塑料、丁腈橡胶 |
| 工作温度：-20℃/+60℃ | 适用介质：压缩空气、真空、水 |
| 最大运行压力：15 Bar | 真空额定压力：755 mmHg(99%真空） |

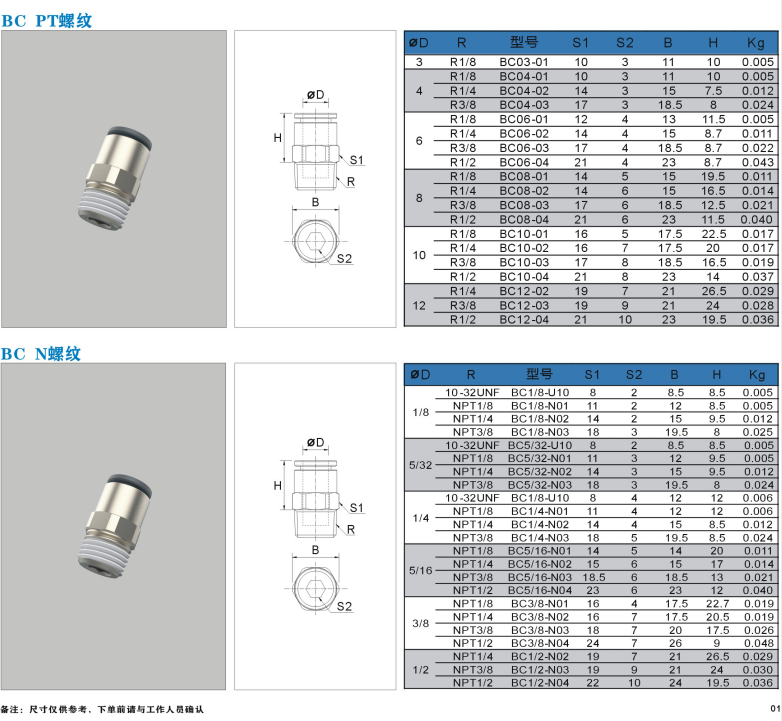

| 适合管子外径：Ø4、Ø6、Ø8、Ø10、Ø12、Ø1/8、Ø5/32、Ø1/4、Ø5/16、Ø3/8、Ø1/2 | |
| 连接螺纹：R1/8、R1/4、R3/8、R1/2、10-5/32、NPT1/8、NPT1/4、NPT3/8、NPT1/2 | |
| 气管气动接头使用注意事项： |
| 1、要确认管子切断面垂直，管子外周无伤痕以及管子未成椭圆形。 |
| 2、插接管子时一定要插到接头的底部，管子着未插到底有可能会导致漏气。 |
| 3、管子接装好后，要拉一下管子确认管子拔不出接头。 |
| 4、请不要用于流体以外的用途。 |
| 5、使用时不要超过最高使用压力。 |
| 6、不要在使用温度范围以外使用，防止造成密封材料的变形，易导致形成泄露。 |
| 7、不要进行人为的击打、弯曲、拉伸、防止造成破损。 |
| 8、不要在混入金属粉或砂尘等地方使用，如附着杂物会造成工作不良或泄漏。 |
| 拆卸时注意事项： |
| 1、使用合适工具，使用管接头的外六角部分拆卸管接头。 |
| 2、去除与管接头配合相对方粘附的密封材料。防止粘附着的密封材料可能会进入周边元件，导致故障。 |
